成年奭片免费观看视频天天看,久久国产精品99久久久久久口爆,99re久久精品国产,高中国产开嫩苞实拍视频在线观看

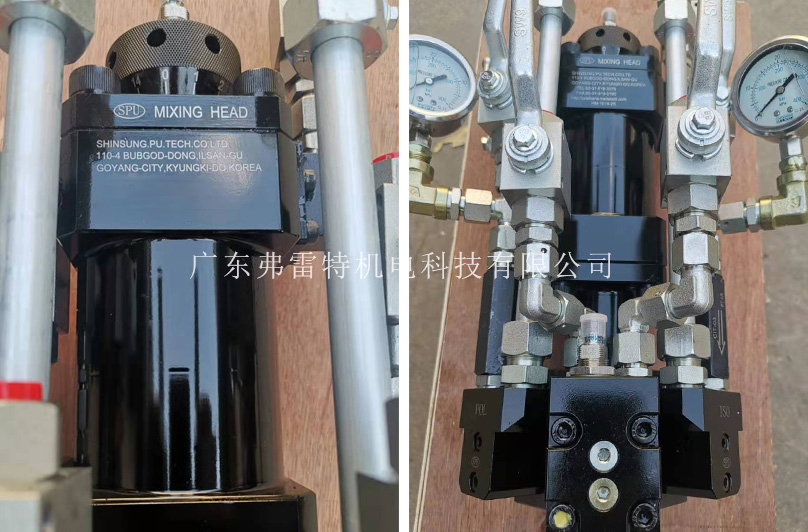

1. 混合頭

　　韓國(guó)新晟PU技術(shù)設(shè)備株式會(huì)社(SHINSUNG) 設(shè)計(jì)的PU高壓混合頭，采用特殊合金材料制作而成,堅(jiān)固耐用.多次循環(huán)沖撞流量的設(shè)計(jì)，充分均勻的原料混合，高質(zhì)量保證產(chǎn)品的品質(zhì)。高壓發(fā)泡機(jī)上最核心的部件就是混合頭。槍頭的任務(wù)就是把兩種 (最多可達(dá)四種組分)原料在混合頭內(nèi)進(jìn)行充分均勻的混合，以獲得最佳的發(fā)泡效果。原料在混合室中只會(huì)停留一剎那，要在這么短促的時(shí)間內(nèi)達(dá)到均勻混合的效果，原料就必須具有強(qiáng)大的動(dòng)能經(jīng)對(duì)方猛力沖擊。為了取得高動(dòng)能，只好把噴嘴的孔徑縮小，阻力增加，這當(dāng)然也就把原料壓力提高了。第一代的混合槍頭只有一個(gè)活塞，既要負(fù)責(zé)混合、清洗, 又要考慮不讓原料高速吐出 (噴濺)。折衷之后，只好把活塞桿直徑增大，造成開(kāi)槍速度慢，導(dǎo)致初出原料經(jīng)常出現(xiàn)混合不均勻的現(xiàn)象。為了解決這一難題、新晟PU技術(shù)設(shè)備株式會(huì)社設(shè)計(jì)了第二代L型混合頭。

2．混合室

　　L型槍頭以?xún)蓚€(gè)活塞工作原理。使小活塞盡量縮小，以便取得更好的混合均勻度?；旌鲜移鋵?shí)就是小活塞后退所騰出的空間。如果太大了，原料在沖擊時(shí)能量減少了就不能很好的混合了。混合好了的原料繼續(xù)往前，通過(guò)90°的通道而進(jìn)人大活塞騰出的空間。大活塞盡量放大，讓原料以較低的前進(jìn)速度吐出、來(lái)降低噴濺。由于L型結(jié)構(gòu)及大口徑吐出口大大地削減了噴濺度，所以可以進(jìn)行開(kāi)模灌注，使生產(chǎn)工藝更加簡(jiǎn)單、更理想。尤其是一些形狀古怪，或大體積的產(chǎn)品，更加需要開(kāi)模，讓槍頭在澆注期中移動(dòng)使原料更均勻的分布在模腔內(nèi)。像汽車(chē)座墊是雙密度的 (兩翼較硬，中墊較軟) ，就必須用4組份混合頭同時(shí)在模腔內(nèi)澆注，就更加需要開(kāi)模澆注了。

　　　2.1 原料的壓力是因?yàn)閲娚渥炜讖娇s小所造成的，就在噴射嘴孔徑處，靜能(壓力)完全轉(zhuǎn)變?yōu)閯?dòng)能(速度)，原料的壓力剎時(shí)間消失的無(wú)影無(wú)蹤。原料在進(jìn)入模腔時(shí)就像是打開(kāi)水龍頭那樣、流入模腔四周。
　　　2.2 原料只是填充部份模腔，剩余空間是靠稍后發(fā)泡時(shí)填滿的，所以模具在澆模時(shí)并沒(méi)有承受到壓力。過(guò)后在發(fā)泡時(shí)模具所承受的膨脹壓力，就得看原料內(nèi)含發(fā)泡劑的數(shù)量，但通常都在不大于l㎏/c㎡，所以模具的設(shè)計(jì)承壓都在1.5-2.0 ㎏/c㎡間。

3．噴嘴設(shè)計(jì)

　　　3.1 很多人都有一種錯(cuò)誤的概念，那就是高壓泵就應(yīng)該是任何時(shí)候都是在高壓狀態(tài)下操作。其實(shí)高壓泵是指它有能力克服較大的阻力，
　　　3.2 壓力就是流程管道中的阻力，那阻力又是從何處來(lái)的呢？那就是噴嘴了。大體上說(shuō)，噴嘴分為兩大類(lèi)——固定式與自調(diào)式。
　　　3.3 固定式噴嘴：噴嘴一旦設(shè)定后，孔徑就不會(huì)再變動(dòng)，原料流量有所變動(dòng)時(shí)，壓力就跟著波動(dòng)
　　　3.4 圓錐型噴嘴：為了減少壓力波動(dòng)的敏感度，噴針及噴嘴做成圓錐型，同樣的噴針移動(dòng)量所帶來(lái)的孔徑變動(dòng)量相對(duì)的減少，這是好處。但它同時(shí)帶來(lái)一個(gè)缺點(diǎn)，噴針與噴嘴間的錐型通道制造了阻力，為了取得同樣的原料動(dòng)能(同樣的孔徑切面積)，壓力就要大幅度提高了。
　　　3.5 噴嘴材質(zhì)
　　一般的硬泡、軟泡、自結(jié)皮的原料，不含填充料，經(jīng)過(guò)濾清器后，潔凈度都比較好，對(duì)噴嘴的磨損不會(huì)很?chē)?yán)重。噴嘴只要經(jīng)過(guò)好好的熱處理就能有較長(zhǎng)的壽命。但在生產(chǎn)軟泡座墊時(shí)有要求加入填充料 ( 某種塑料粉 malamine powder ) 以提高座墊的阻燃性。這樣對(duì)噴嘴很不利，因?yàn)檫@些粉狀物是以＞100米／秒的速度沖出噴嘴，磨蝕性很強(qiáng) 。
　　　3.6 自調(diào)式。 L’orange nozzle，噴嘴。
　　這個(gè)噴嘴設(shè)計(jì)是通過(guò)撞針往前推，受到原料的壓力能延伸、收縮來(lái)調(diào)節(jié)噴嘴的孔徑。原料流量增加時(shí)，噴嘴需要增大切面積以維持相同的壓力，于是撞針就只好往后退。撞針后退0.5mm就能擴(kuò)大切面積不少，應(yīng)力卻并增加太多。這就是為什么壓力變動(dòng)看起來(lái)比較穩(wěn)定。目前新晟PU技術(shù)設(shè)備株式會(huì)社采用自調(diào)式噴嘴結(jié)構(gòu)。
　　　3.7 為了使原料混合的更好同時(shí)使噴嘴更靠近小活塞，我們把噴嘴的前面A部份機(jī)加工成梯級(jí)形，噴嘴的定位座也同時(shí)作了一點(diǎn)修改(前端的間距套稍短)，新的噴嘴除了前端機(jī)加工之外，同時(shí)亦增加原料通道，從原來(lái)的1通道增加到8通道。于是阻力減少了，更適合于高粘度的原料。

4. 意大利面條現(xiàn)象

　　1.L型槍頭的小活塞的左右兩面，原料有時(shí)是以150bar壓力流動(dòng)，而這個(gè)小活塞與外套之間的有一個(gè)間隙，這個(gè)間隙不能太大也不能太小。太小了，摩擦力高，小活塞行動(dòng)不靈敏；太大了，原料就互混發(fā)泡堵塞。原料在小活塞回流槽流過(guò)時(shí)的壓力損耗，高粘度的多元醇的壓力損耗可達(dá)20bar，而低粘度的黑料卻不過(guò)是5bar，這一來(lái)，小活塞的左右兩面就產(chǎn)生一個(gè)15bar(20-5) 的壓力差，于是較高壓的A料就會(huì)有微量滲漏到較低壓區(qū)的B料。在這里，AB料就反應(yīng)成PU，但發(fā)不起泡，因?yàn)檫@里的壓力(2bar—150bar)是高過(guò)一般PU發(fā)泡時(shí)的壓力(不超過(guò)lbar), 這些反應(yīng)后的PU就隨著黑B料回流管回到原料桶內(nèi)，最終將被自清潔過(guò)濾器擋住。但在滲漏較為嚴(yán)重的情況下 ，反應(yīng)后的 PU亦有可能沾附在管壁上逐漸延長(zhǎng)，最后形成一條從小活塞旁槽直通桶內(nèi)的面條，如有發(fā)現(xiàn)這個(gè)現(xiàn)象，就要定期松開(kāi)B料的回流管，把面條取出，并清理小活塞旁槽，要不然面條越長(zhǎng)越大，把B料管道堵塞了，于是B料壓力增高，最后還會(huì)完全堵塞。這個(gè)滲漏過(guò)程只不過(guò)是維持在高壓循環(huán)的一小段時(shí)間內(nèi)(約3至4秒)。小活塞后退，澆注一開(kāi)始，就不再滲漏了。別小看了這3秒鐘的滲漏，經(jīng)過(guò)數(shù)千萬(wàn)次的3秒鐘,點(diǎn)點(diǎn)滴滴的慢慢形成了面條。由于面條是由黑白料粘度差距大所造成，基本上是無(wú)法避免的，只有定期清理來(lái)解決。
　　2.第二個(gè)造成意大利面條現(xiàn)象：小活塞是應(yīng)該關(guān)閉得比大活塞快。事實(shí)上，小活塞只需0.01秒就關(guān)閉完畢，而大活塞則受到控制，必須1.00秒左右才完全關(guān)閉。由于大小活塞同時(shí)啟動(dòng)，如果大活塞關(guān)得快，在小活塞還沒(méi)有完全關(guān)閉之前就沖過(guò)了C距離，也就是唯一通向外界的通路封閉了，還留在小活塞前端的余料就無(wú)出路了。小活塞繼續(xù)前走，這些走投無(wú)路的混合料就只好擠向大小活塞與套缸間的間隙，結(jié)果就流入黑白兩料的回流管內(nèi)，結(jié)果就是兩邊管子都產(chǎn)生面條。由于小活塞是一頭大(200bar)，另一頭小( P=200x6.76倍=1352bar)，在這么高的壓力下，原料是絕對(duì)有能力擠過(guò)間隙的。為了永遠(yuǎn)解決這個(gè)問(wèn)題，所以設(shè)備都改為用兩個(gè)電磁閥，分別來(lái)控制大小活塞。在收槍的時(shí)刻，就可以做到確保小活塞完全關(guān)閉后才開(kāi)始啟動(dòng)大活塞。 要消除這個(gè)俗稱(chēng)意大利面條的現(xiàn)象，只好降低A料粘度，或盡量減少原料在小活塞側(cè)槽內(nèi)的壓力損耗。

5、L型混合頭大活塞沖程調(diào)整

　　在L型混合頭里 ，AB兩料在噴嘴以高速?zèng)_出互碰而混合。但如果原料粘度高，前進(jìn)速度不足或流量太小而混合不均勻。離開(kāi)了噴嘴前的一小段混合室，原料就進(jìn)入層流狀態(tài)，不會(huì)再有能量作二次混合。為了制造二次混合的機(jī)會(huì)，就必須要調(diào)整大活塞沖程。這一來(lái)就縮小混合室的出口，強(qiáng)迫混合料以高速擾流進(jìn)入層流室。經(jīng)過(guò)這第二次混合原料就更均勻了。(感應(yīng)開(kāi)關(guān)裝配：提起大活塞后，然后慢慢旋轉(zhuǎn)感應(yīng)開(kāi)關(guān)擰下去，到感應(yīng)到大活塞檢測(cè)桿2㎜亮紅燈為至，感應(yīng)開(kāi)關(guān)調(diào)試完畢。小活塞感應(yīng)開(kāi)關(guān)裝配調(diào)試和上述動(dòng)作一樣。)

6、澆注設(shè)置：

　　1.將控制混合頭按鈕放至無(wú)料位置上、關(guān)閉POL.ISO電機(jī)。啟動(dòng)液壓站進(jìn)行無(wú)料注射、(大活塞自潔) 檢查大活塞提升、下降動(dòng)作是否正確。用一杯DOP放在澆注口內(nèi)讓它吸入、重復(fù)上下進(jìn)行3-5次。起到潤(rùn)滑清理殘?jiān)?/span>
　　2. 將按鈕放至手動(dòng)模式、起動(dòng)POL.ISO泵進(jìn)行高壓循環(huán)。分別調(diào)正POL.ISO原料壓力狀態(tài)。調(diào)正POL.ISO進(jìn)料針閥、順時(shí)針旋轉(zhuǎn)增加壓力、相反即降低壓力。正常保持在10-12MPa。盡量保持兩噴嘴進(jìn)料壓力相同。高壓循環(huán)時(shí)間連續(xù)工作不得超過(guò)30秒。
　　3. 測(cè)量原料比例、可進(jìn)入測(cè)料界面、測(cè)量POL時(shí)、關(guān)閉ISO電機(jī)及全部ISO閥、將ISO混合頭進(jìn)料針閥順時(shí)針旋轉(zhuǎn)到底、確定針閥完全關(guān)閉狀態(tài)。起動(dòng)POL泵、調(diào)正原料壓力10MPa、開(kāi)始注料、進(jìn)行料比測(cè)量克/秒。測(cè)量ISO原料比例方法和測(cè)量POL方法相同。

7、混合頭維護(hù)：

　　韓國(guó)新晟高壓混合頭系高精度，高精密部件，經(jīng)過(guò)特殊的熱處理工藝，保證產(chǎn)品的表面硬度，使混合頭更耐磨耐用。設(shè)計(jì)使用壽命在30萬(wàn)次以上。在質(zhì)保期內(nèi)除常規(guī)的維護(hù)和拆卸、清潔工作外，不充許進(jìn)行任何未經(jīng)供貨方許可的拆卸和違規(guī)使用、嚴(yán)禁用外力敲打大小活塞桿，否則將失去質(zhì)量保證。

使用過(guò)程中的維護(hù)工作包括：

　　1、定期或必要時(shí)清潔混合頭、在使用一段時(shí)間后，由于聚氨酯殘余反應(yīng)物不斷積累，會(huì)導(dǎo)致混合頭上如下部位發(fā)生堵塞，使組分壓力升高或不穩(wěn)定甚至造成超壓停機(jī)：
　　　——混合頭噴嘴內(nèi)
　　　——混合頭循環(huán)回流槽內(nèi)
　　　——連接到混合頭的組分管道內(nèi)
　　上述堵塞會(huì)使得組分壓力升高或不穩(wěn)定變化，影響正常的澆注和混合效果，甚至?xí)斐沙瑝和C(jī)。
　　一旦出現(xiàn)上述情況，必須對(duì)混合頭進(jìn)行清潔工作。步驟如下：
　　　——設(shè)備停機(jī)、卸壓（包括組分、液壓系統(tǒng)）
　　　——關(guān)閉混合頭上所有組分、液壓管路的球閥，拆掉所有管道，卸下混合頭
　　　——拆卸噴嘴，檢查堵塞情況，并用DOP清洗
　　　　注意：
　　　　1：嚴(yán)禁用外力敲打混合室主體及大小活塞。嚴(yán)禁用明火燒烤混合機(jī)頭(未經(jīng)廠家同意，嚴(yán)禁拆裝大小活塞及混合室主體)
　　　　2：操作時(shí)要防止損壞密封圈；
　　　　3：兩組分噴嘴應(yīng)置于不同的DOP容器中清洗，防止混用。
　　　——檢查混合頭回流槽堵塞情況，可使用Φ1.5mm左右的細(xì)鋼絲清潔回流槽并將混合頭前部浸入DOP清洗，然后用壓縮空氣將回流槽中的殘?jiān)祪簟?/span>
　　　——檢查相關(guān)的管道內(nèi)有無(wú)殘料反應(yīng)物或堵塞情況，必要時(shí)清潔。
　　　——清潔工作完成后，再逆序安裝、連接混合頭。

　　2、休息停機(jī)之前，要做到大活塞上下運(yùn)動(dòng)進(jìn)行自潔清理3-5次、清理殘?jiān)２⑶矣肈OP從槍咀口吸入、潤(rùn)滑大活塞和壁腔、防止粘發(fā)泡料。大活塞清理窗口內(nèi)添加DOP、保證大活塞有足夠的潤(rùn)滑。
